工作压力：

入口B：从真空至最高15bar（后面需要气缸固定），其他压力范围可按需提供，当应用在受压环境下时，气动内涨系列快速接头必须由一个固定装置来固定好，仅对于真空应用环境下，不需要固定装置。

操作压力：

入口P：4至12bar 洁净压缩空气。

设计：

壳体，活塞和垫圈为铝质合金。

密封件：

主密封使用丁腈橡胶/氯丁二烯材质的O型圈。

可选用聚氨酯（Urethane）密封件用于磨损较大的应用环境。

泄露率：

10-8mbar×l/s

*此为标准品最低泄漏率，我们可以按需求提供更低泄漏率的装置，这取决于客户提供的详细规格（测试方法，测试温度和测试压力）以及客户所提供样品的品质（即密封面表面处理情况，粗糙度和尺寸允许公差）。

使用步骤：

1、用固定夹具将快速接头固定好，将气动内涨快速接头插到测试件内，施加控制气源，快速接头就此连接上，施加测试气源；

2、断开连接时，总是先释放测试压力；释放控制压力，将快速接头移开。

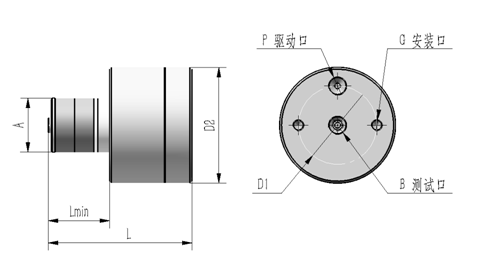

规格尺寸（mm）：

气动内涨式快速密封接头参数明细
